Charakterystyka amplitudowa oraz fazowa.

Filtr dolnoprzepustowy jest układem przenoszącym małe częstotliwości bez zmian, a powodujący tłumienie i opóźnienie fazy przy większych częstotliwościach. Jego schemat i opis znajduje się na rys. 2. Zbuduj program graficzny pozwalający prześledzić jego charakterystykę amplitudową oraz fazową w zakresie częstotliwości od 1Hz
do 1MHz
. Przyjmij wartości elementów: R=1kΩ
, C=100nF + ma być tabelka z wartościami jakie z tego powychodzą.
Czy ktoś byłby w stanie zrobić to zadanie? Bo dostaje depresji z tym i potrzebuje pomocy

[smiga]

Zadanie ma być wykonane w LabVIEW rozumiem...?
Wynikiem ma być sama charakterystyka amplitudowa i fazowa?
Nie załączyłeś rysunku/schematu, ale zakładam, że jest to prosty filtr RC, czyli C równolegle do wyjścia, więc:

Częstotliwość graniczna (-3dB amplituda i 45* faza), będzie w okolicach 1,6KHz - fg = 1/(2*pi*R*C)

[Zielony515]

Dokładnie zadanie ma być zrobione w labview i wyniki ma spisywać w tabeli(Array)

[smiga]

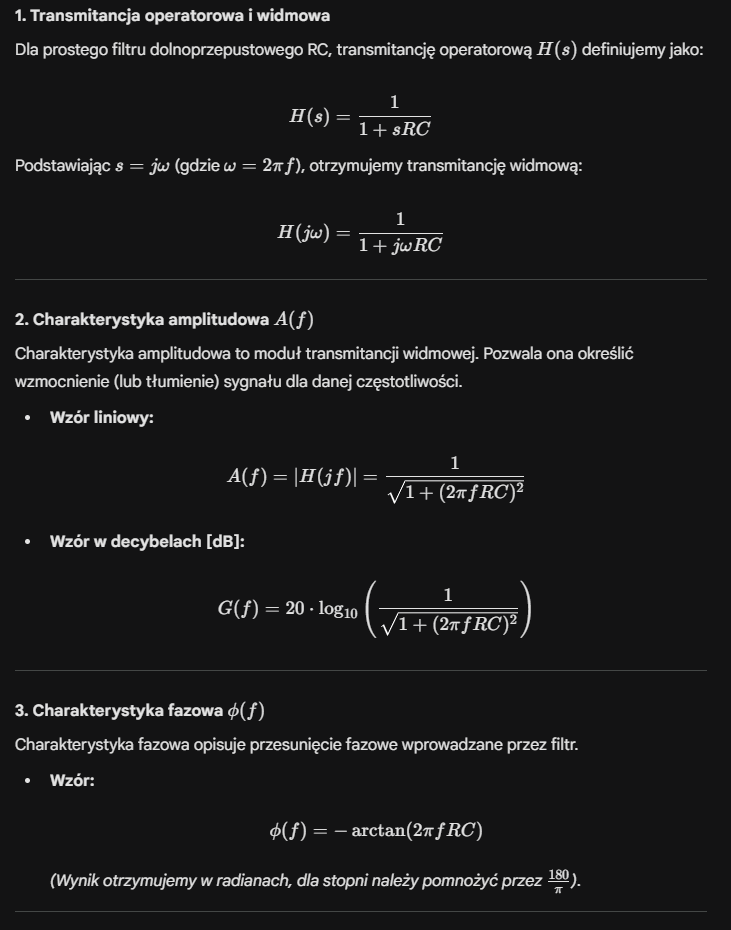

Nie wiem w czym Kolega ma problem - powyżej są wszystkie wzory.

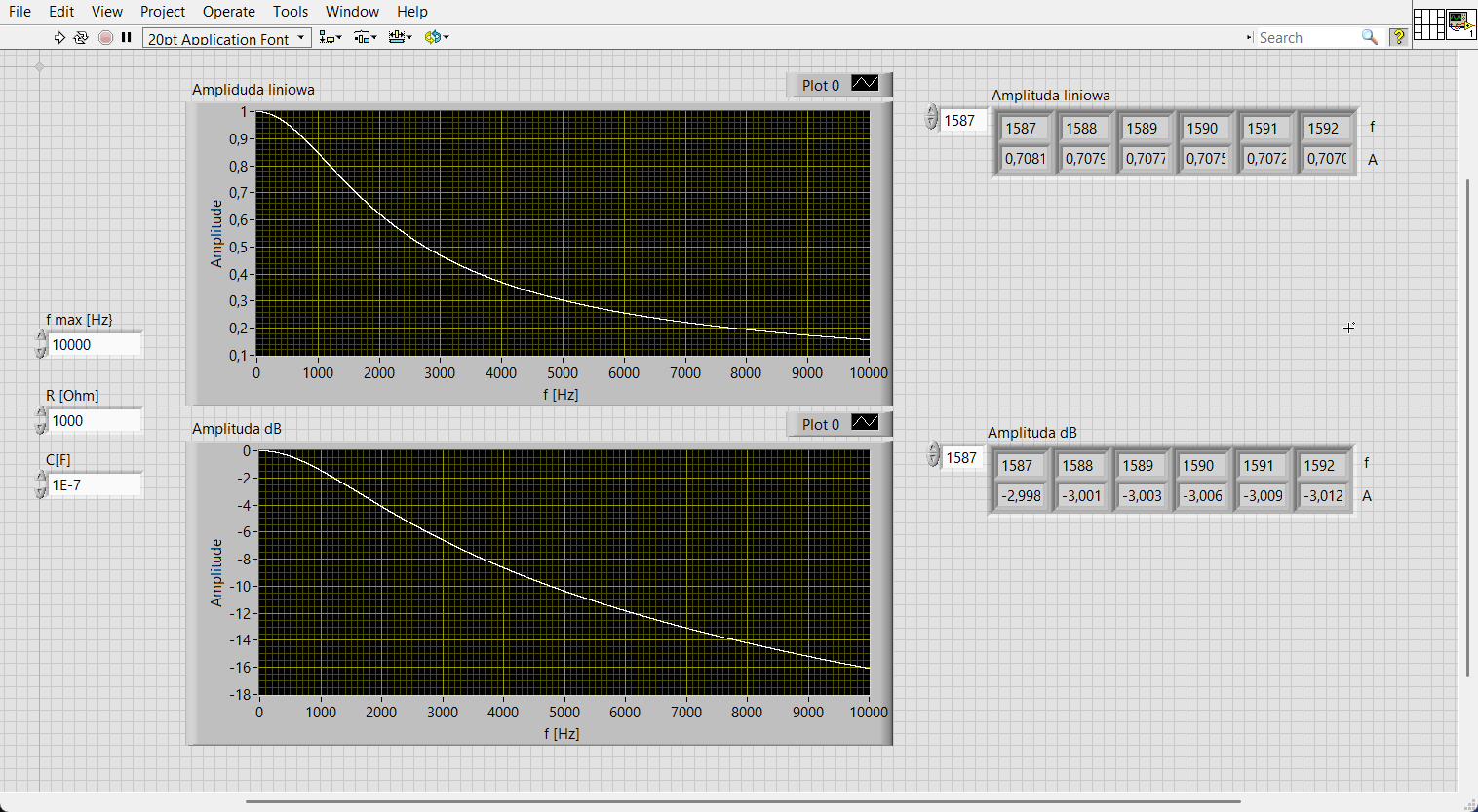

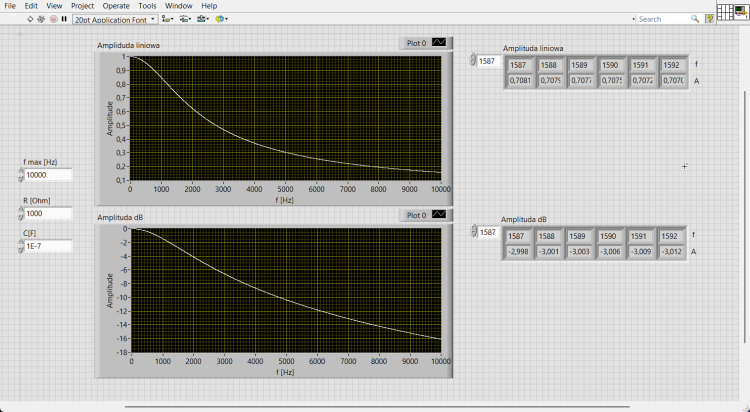

Zaimplementowałem charakterystykę amplitudową. Podobnie zrób sobie fazową.

.

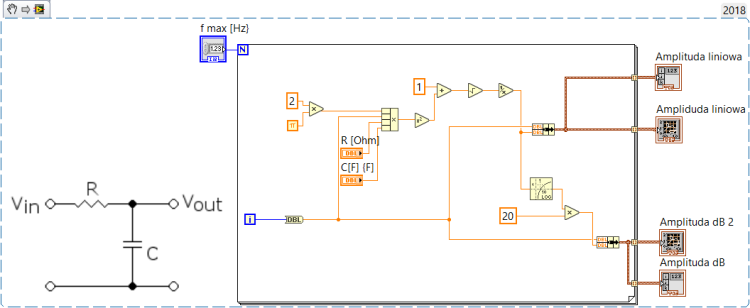

To jest VI Snippet - zapisujesz sobie ten "obrazek kodu" i wrzucasz w LabVIEW na Block Diagram.
