Pomiar różnicowy napięcia

mwojcie3 · Post autor: **mwojcie3** » 07 cze 2016 08:40

Cześć

Mam pytanie bo chciałem zmierzyć napięcie różnicowe na oporniku. Na wejście karty można maksymalnie podać +-10V. Opornik jest podpięty jednym końcem do -20V i mierzony jest na nim spadek. Czyli na wejście różnicowe podawane jest napięcie -20V i np. -19,5V. Czy można takie napięcia podać na wejścia. Czy po prostu na wejście podana jest różnica czyli 0,5V. Trochę głupie pytanie

.

mwojcie3 · Post autor: **mwojcie3** » 07 cze 2016 10:40

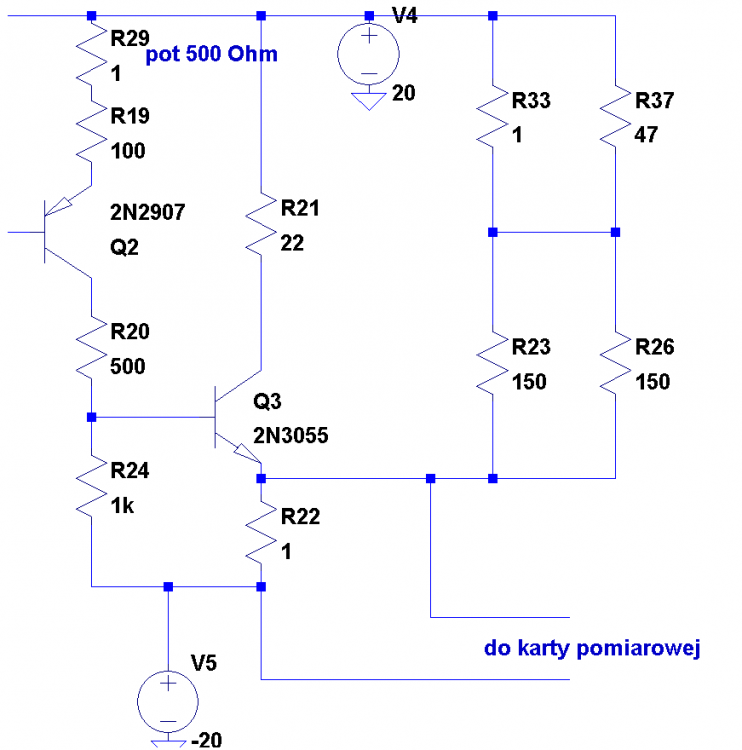

Dodaje fragment schematu układu

PiDi · Post autor: **PiDi** » 07 cze 2016 18:49

Jakiej karty używasz?

mwojcie3 · Post autor: **mwojcie3** » 08 cze 2016 08:04

PCIe 6361

micard · Post autor: **micard** » 08 cze 2016 10:38

Bez problemu możesz go w ten sposób bezpośrednio do karty podłączyć. Niemniej warto zwrócić uwagę, na to, żeby napięcie nigdy nie przekroczyło 10V. Z tego co widzę całkowite napięcie w układzie masz 40V.

mwojcie3 · Post autor: **mwojcie3** » 08 cze 2016 11:52

Symulując układ spadek napięcia na oporniku nie przekracza 2V i raczej nie dojdzie do sytuacji aby na oporniku odłożyło się 40V. Tranzystor 2N3055 sterowany jest napięciem zmiennym.

micard · Post autor: **micard** » 12 cze 2016 14:50

W takim razie nie powinno nic zaszkodzić założenie 10V zenerka, a jest niezerowa szansa, że ochroni kartę w razie "W".
